Apa keuntungan utama dari die casting?

Keuntungan utama die casting adalah kemampuannya untuk menghasilkan komponen logam yang rumit dan akurat dalam volume besar dengan kecepatan tinggi dengan pasca-pemrosesan minimal. Dalam satu siklus produksi, die casting memberikan toleransi yang ketat, permukaan akhir yang halus, dan kemampuan pengulangan yang konsisten yang hanya dapat ditandingi oleh beberapa proses pembentukan logam lainnya. Untuk industri yang mengutamakan presisi dan throughput — otomotif, elektronik, ruang angkasa, barang konsumsi — die casting berada di titik persimpangan antara efisiensi dan kualitas.

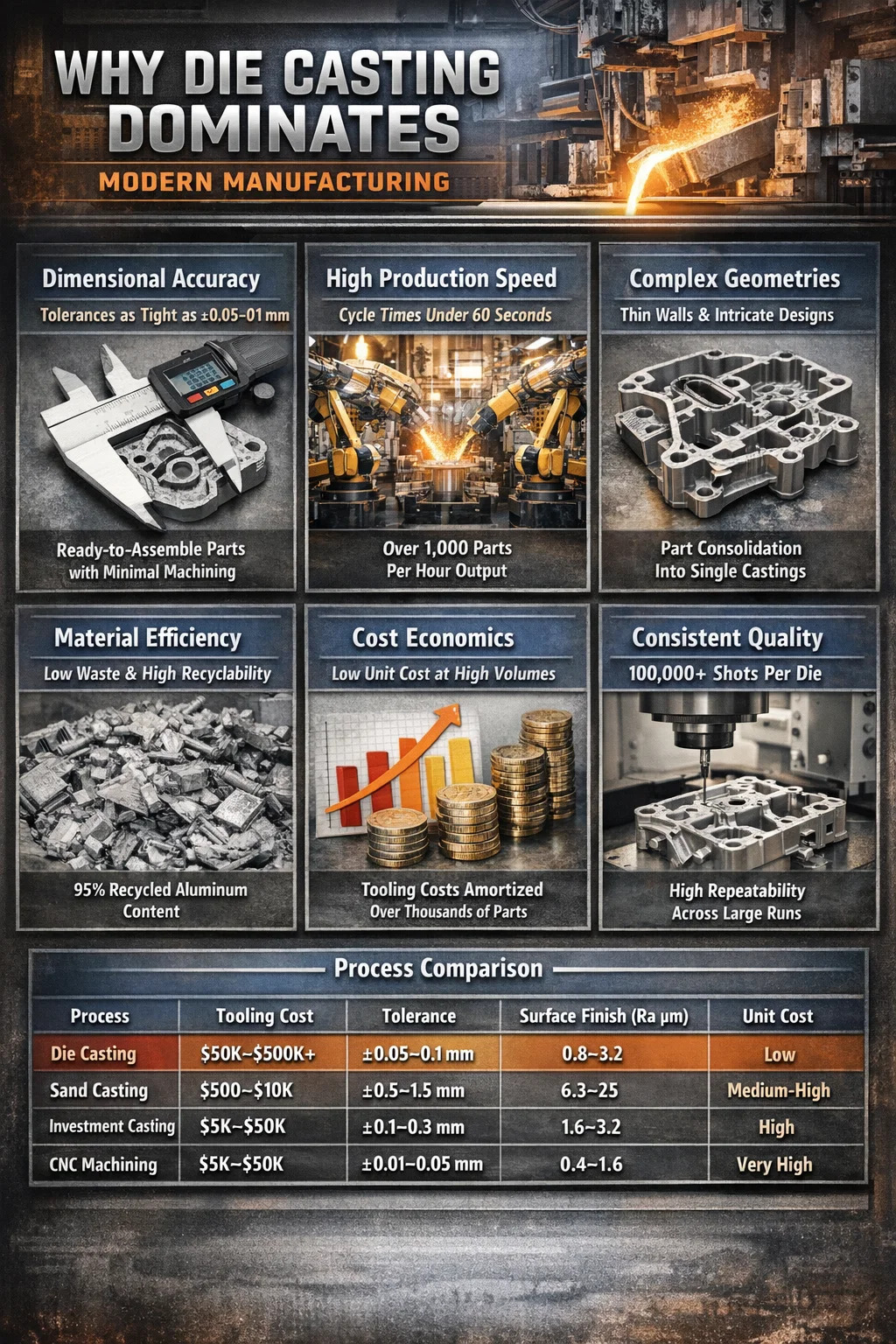

Artikel ini menguraikan dengan tepat mengapa die casting memegang posisi dominan dalam manufaktur modern, mencakup akurasi dimensi, kecepatan, efisiensi bahan, keekonomian biaya, dan perbandingannya dengan proses pesaing.

Akurasi Dimensi dan Toleransi Ketat

Pengecoran mati secara konsisten mencapai toleransi seketat ±0,1mm pada sebagian besar fitur, dan dalam pengaturan perkakas presisi, toleransi ±0,05 mm dapat dicapai. Tingkat akurasi ini dibangun dalam proses itu sendiri — logam cair disuntikkan di bawah tekanan tinggi (berkisar antara 1.500 hingga lebih dari 25.000 psi tergantung pada paduan dan geometri bagiannya) ke dalam cetakan baja yang diperkeras yang mempertahankan bentuknya dalam ratusan ribu tembakan.

Artinya dalam praktiknya: komponen yang keluar dari proses die casting siap dirakit atau hanya memerlukan sedikit pemesinan sekunder. Lubang, benang, atasan, rusuk, dan potongan bawah sering kali dapat dipasang langsung ke bagian tersebut. Dibandingkan dengan pengecoran pasir, yang biasanya memiliki toleransi ±0,5 mm atau lebih buruk, die casting mengurangi kebutuhan operasi finishing CNC secara signifikan.

Untuk rumah transmisi otomotif, misalnya, lokasi lubang untuk bantalan kursi harus dijaga dalam jarak sepersekian milimeter. Rumah aluminium cor mencapai hal ini langsung dari cetakan, sehingga mengurangi waktu mesin per bagian dari 20 menit pengerjaan CNC menjadi 3–5 menit penyelesaian ringan.

Kecepatan Produksi dan Waktu Siklus Tinggi

Kecepatan adalah salah satu kekuatan penentu proses die casting. Tergantung pada ukuran komponen dan paduannya, waktu siklus berkisar antara di bawah 10 detik untuk komponen die cast seng berukuran kecil hingga 60–90 detik untuk komponen aluminium yang lebih besar. Sebuah mesin die casting tunggal yang menjalankan die multi-rongga dapat menghasilkan ribuan komponen jadi per shift.

Seng die casting khususnya sangat cepat. Komponen seng kecil — rumah konektor, mekanisme penguncian, bagian struktural mini — dapat diproduksi dengan kecepatan yang melebihi batas 1.000 tembakan per jam pada mesin ruang panas. Throughput ini tidak dapat dicapai dengan investasi pengecoran, penempaan, atau permesinan dari batangan batangan.

Jalur die casting bertekanan tinggi (HPDC) di sektor otomotif berjalan hampir terus menerus, dengan ekstraksi komponen otomatis, pemangkasan, dan pemeriksaan kualitas terintegrasi langsung ke dalam sel. Dudukan mesin aluminium atau rumah roda gigi penghasil sel HPDC yang dioptimalkan dengan baik dapat menghasilkan output 400 hingga 600 suku cadang lengkap per shift , dengan intervensi operator minimal.

Keunggulan kecepatan ini bertambah dibandingkan proses produksi yang besar. Ketika Anda membutuhkan 500.000 suku cadang yang identik per tahun, biaya perkakas per unit diamortisasi dengan cepat, dan keunggulan waktu siklus berarti biaya tenaga kerja per suku cadang yang lebih rendah.

Kemampuan Geometri Kompleks

Die casting memungkinkan produksi suku cadang dengan kompleksitas geometri yang akan sangat mahal jika menggunakan pemesinan, dan seringkali tidak mungkin dilakukan dengan penempaan. Bagian internal, dinding tipis, profil eksternal yang rumit, fitur pemasangan terintegrasi, dan tekstur permukaan dekoratif semuanya dapat digabungkan ke dalam satu bagian die cast.

Kemampuan Dinding Tipis

Aluminium die casting secara rutin mencapai ketebalan dinding 1,5 hingga 2,5mm . Seng, yang memiliki fluiditas unggul, dapat menghasilkan dinding setipis 0,4 mm dalam bagian-bagian kecil. Kemampuan ini sangat penting untuk pengurangan bobot dalam aplikasi otomotif dan ruang angkasa, dan untuk pengurangan ukuran casing elektronik konsumen.

Bagian Konsolidasi

Salah satu aplikasi kemampuan geometri die casting yang paling signifikan secara ekonomi adalah konsolidasi komponen — menggabungkan beberapa komponen yang sebelumnya dibuat dan dirakit menjadi satu komponen die cast. Penggunaan die casting format besar (Giga Casting) oleh Tesla dikonsolidasikan lebih dari 70 bagian yang dicap dan dilas individu di struktur bagian bawah bodi belakang Model Y menjadi die casting aluminium tunggal. Hal ini menghilangkan perlengkapan perakitan, robot pengelasan, dan operasi penyambungan di sebagian besar struktur bodi.

Logika serupa juga berlaku pada skala yang lebih kecil di banyak industri. Blok manifold hidraulik die cast dapat menggantikan blok mesin ditambah beberapa fitting dan port yang dilas, sehingga mengurangi jumlah komponen dan potensi titik kebocoran.

Kualitas Permukaan Akhir

Die casting menghasilkan penyelesaian permukaan dalam kisaran Ra 0,8 hingga 3,2 mikron langsung dari cetakan, tanpa pemesinan atau pemolesan tambahan. Hal ini jauh lebih halus dibandingkan pengecoran pasir (Ra 6,3–25 µm) dan sebanding dengan operasi pemesinan ringan.

Permukaan as-cast yang halus cocok untuk pengecatan langsung, pelapisan bubuk, anodisasi, atau pelapisan tanpa persiapan permukaan yang ekstensif. Untuk produk yang berhubungan dengan konsumen — gagang, wadah, trim dekoratif — ini berarti biaya penyelesaian yang lebih rendah dan waktu yang lebih cepat untuk menghasilkan tampilan yang dapat dipasarkan.

Perkakas die casting juga dapat menggabungkan permukaan bertekstur, logo, nomor komponen, dan detail halus secara langsung pada permukaan die, sehingga pencitraan merek dan identifikasi dilakukan alih-alih diterapkan sebagai operasi sekunder.

Efisiensi Bahan dan Daur Ulang

Die casting adalah proses bentuk hampir bersih, yang berarti volume logam dalam pengecoran akhir mendekati volume logam yang dikonsumsi. Tidak seperti pemesinan dari billet padat — di mana tingkat penghilangan material sebesar 50–80% biasa terjadi pada komponen yang kompleks — die casting menghasilkan sisa yang relatif sedikit. Sistem runner, sumur pelimpah, dan lampu kilat dipotong dan didaur ulang langsung kembali ke dalam tungku peleburan.

Paduan utama yang digunakan dalam die casting — paduan berbasis aluminium, seng, magnesium, dan tembaga — semuanya sangat dapat didaur ulang. Paduan aluminium sekunder (diproduksi dari potongan daur ulang dan bukan logam peleburan primer) merupakan mayoritas aluminium yang digunakan dalam die casting, dan produksinya memerlukan sekitar 5% dari energi dibutuhkan untuk memproduksi aluminium primer dari bijih bauksit. Hal ini menjadikan die casting sebagai proses pembentukan logam yang secara intrinsik lebih berkelanjutan dibandingkan dengan proses yang mengandalkan masukan logam primer.

Dalam produksi bervolume tinggi, peningkatan kecil sekalipun pada hasil logam mempunyai implikasi biaya yang signifikan. Sebuah fasilitas pengecoran 10.000 kg aluminium per hari yang meningkatkan hasil dari 70% menjadi 75% akan memulihkan 500 kg logam yang dapat dijual per hari — sebuah pengurangan yang berarti dalam biaya input dan konsumsi energi.

Ekonomi Biaya dalam Skala Besar

Die casting memiliki biaya perkakas dimuka yang tinggi — die produksi untuk komponen aluminium dengan kompleksitas sedang biasanya berharga antara dua $50.000 dan $250.000 , tergantung pada ukuran, kompleksitas, dan jumlah rongga. Untuk pengecoran struktural yang sangat besar atau perkakas multi-slide, biayanya bisa melebihi $500.000. Investasi besar ini merupakan penghalang utama die casting untuk aplikasi volume rendah.

Namun, ketika biaya perkakas diamortisasi pada volume produksi yang cukup — biasanya 20.000 hingga 50.000 komponen atau lebih — biaya per unit die casting turun jauh di bawah biaya alternatif. Kombinasi waktu siklus yang cepat, tenaga kerja per bagian yang minimal, tingkat sisa yang rendah, dan pengurangan operasi sekunder menciptakan profil keekonomian unit yang tidak dapat ditandingi oleh proses pesaing dalam hal volume.

Tabel ini mengilustrasikan kesesuaian die casting: ini bukan pilihan termurah untuk volume rendah, dan tidak cocok dengan pemesinan CNC untuk presisi tertinggi. Namun untuk produksi suku cadang kompleks dengan volume menengah hingga tinggi yang memerlukan akurasi yang baik, permukaan halus, dan biaya per unit yang rendah, proses ini menempati posisi yang tidak dapat digantikan sepenuhnya oleh proses lain.

Konsistensi dan Pengulangan dalam Proses Produksi yang Panjang

Die baja H13 yang diperkeras yang digunakan dalam die casting aluminium biasanya dinilai 100.000 hingga 200.000 tembakan sebelum membutuhkan perbaikan atau penggantian. Cetakan pengecoran seng, yang beroperasi pada suhu dan tekanan yang lebih rendah, secara rutin melebihi 1.000.000 tembakan . Sepanjang masa pakai ini, dimensi cetakan mengalami perubahan minimal, yang berarti dimensi bagian tetap berada dalam spesifikasi dari pengambilan gambar pertama hingga pengambilan gambar terakhir.

Pengulangan ini sangat penting untuk manufaktur jalur perakitan. Ketika ribuan komponen identik harus dipadukan dengan komponen lain yang bersumber dari beberapa pemasok, konsistensi sama pentingnya dengan akurasi. Braket die cast yang dipasang dengan benar pada shot 1 harus pas pada shot 100.000 — dan dalam operasi die casting yang terpelihara dengan baik, braket tersebut akan pas.

Mesin die casting modern menggunakan kontrol proses loop tertutup untuk mempertahankan parameter pengambilan gambar — kecepatan injeksi, tekanan, suhu die, waktu pendinginan — dalam jendela yang sempit, yang selanjutnya memastikan bahwa properti komponen tetap konsisten di seluruh shift, operator, dan bahkan fasilitas ketika spesifikasi die yang sama digunakan.

Opsi Paduan dan Sifat Mekanik

Die casting tidak terbatas pada satu material saja. Paduan die casting yang paling umum digunakan masing-masing menawarkan profil kinerja tertentu:

• Paduan aluminium (A380, A383, ADC12): Bahan die casting yang paling banyak digunakan. Rasio kekuatan terhadap berat yang baik, ketahanan korosi yang sangat baik, konduktivitas termal yang baik. Kekuatan tarik biasanya 300–330 MPa. Ideal untuk komponen struktural otomotif, rumah elektronik, badan pompa.
• Paduan seng (Zamak 3, Zamak 5, ZA-8): Kepadatan lebih tinggi dari aluminium, namun fluiditas pengecoran yang luar biasa memungkinkan dinding tertipis dan detail terbaik. Kekuatan tarik 280–400 MPa. Digunakan secara luas pada kunci, perangkat keras, konektor, dan komponen miniatur presisi.
• Paduan magnesium (AZ91D, AM60): Logam struktural paling ringan yang digunakan dalam die casting, sekitar 35% lebih ringan dari aluminium. Kekuatan tarik 230–260 MPa. Tumbuhnya penggunaan pada panel instrumen otomotif, kolom kemudi, sasis laptop.
• Paduan tembaga (kuningan, perunggu): Digunakan jika ketahanan terhadap korosi, konduktivitas listrik, atau sifat bantalan diperlukan. Keausan perkakas lebih tinggi karena suhu pengecoran yang tinggi.

Sifat mekanik bagian cetakan, meskipun umumnya lebih rendah daripada bagian tempa karena mikroporositas dalam pengecoran, namun cukup untuk sebagian besar aplikasi struktural. Perlakuan panas pada die casting aluminium (temper T5 atau T6) selanjutnya dapat meningkatkan kekuatan dan kekerasan bila diperlukan, meskipun hal ini terbatas pada bagian dengan porositas rendah yang dihasilkan melalui proses die casting dengan bantuan vakum atau pemerasan.

Aplikasi Dimana Die Casting Memberikan Nilai Terbanyak

Memahami keunggulan die casting membantu memperjelas kapan harus ditentukan dalam proses yang bersaing.

Industri Otomotif

Sektor otomotif menyumbang secara kasar 70% dari seluruh produksi die casting aluminium secara global. Blok mesin, kotak transmisi, rumah kopling, pompa oli, kotak diferensial, braket suspensi, dan rumah baterai EV umumnya terbuat dari cetakan. Dorongan menuju bobot kendaraan yang lebih ringan untuk meningkatkan efisiensi bahan bakar dan jangkauan kendaraan listrik telah mempercepat peralihan dari pengecoran besi dan baja ke pengecoran aluminium.

Elektronik Konsumen

Rangka laptop, rangka struktural internal ponsel cerdas, badan kamera, dan rumah perlengkapan audio diproduksi melalui die casting — terutama aluminium dan magnesium. Kemampuan untuk menghasilkan rangka struktural berdinding tipis dengan fitur pembuangan panas terintegrasi dan bos pemasangan menjadikan die casting sebagai proses pilihan untuk sektor ini.

Peralatan Industri dan Perkakas Listrik

Rumah gearbox, penutup ujung motor, badan katup pneumatik dan hidrolik, serta rumah perkakas listrik dicetak dengan volume tinggi untuk ketahanan dan presisi dimensi. Kemampuan untuk mengintegrasikan porting internal yang kompleks ke dalam badan katup hidraulik merupakan keunggulan khusus die casting dibandingkan alternatif mesin.

Perangkat Keras, Kunci, dan Perlengkapan

Pengecoran seng mendominasi produksi perangkat keras pintu, badan gembok, perlengkapan kabinet, perlengkapan pipa, dan konektor listrik dalam jumlah besar. Resolusi detail dan penyelesaian permukaan die casting seng cocok atau melampaui apa yang dapat dicapai dengan pemesinan, dengan biaya per unit volume yang lebih murah.

Keterbatasan yang Menjadi Faktor dalam Pemilihan Proses Anda

Die casting bukanlah pilihan yang tepat untuk setiap aplikasi. Menjadi jelas tentang keterbatasannya mencegah kesalahan yang merugikan:

• Investasi perkakas yang tinggi: Produksi bervolume rendah (di bawah 10.000–20.000 suku cadang) seringkali tidak dapat mengamortisasi biaya perkakas secara kompetitif. Pengecoran pasir atau pengecoran investasi mungkin lebih ekonomis pada volume yang lebih rendah.
• Porositas: Die casting bertekanan tinggi standar memerangkap udara di dalam casting, menciptakan mikroporositas yang membatasi kemampuan las dan mempersulit perlakuan panas. Pengecoran vakum dan pengecoran pemerasan mengurangi hal ini tetapi menambah biaya proses.
• Kisaran paduan terbatas: Tidak semua logam cocok untuk die casting. Paduan dengan titik leleh tinggi seperti baja dan titanium tidak dicetak secara komersial karena suhu ekstrem dan keausan cetakan yang cepat.
• Batasan ukuran bagian: Suku cadang yang sangat besar memerlukan mesin yang sangat besar dan mahal. Meskipun mesin die casting struktural dengan gaya penjepit lebih dari 6.000 ton kini sudah ada, masih ada batasan praktis pada ukuran komponen.
• Batasan desain: Ketebalan dinding harus relatif seragam untuk menghindari cacat penyusutan. Pemotongan yang dalam dan geometri internal tertentu memerlukan aksi samping atau inti, sehingga menambah kerumitan dan biaya perkakas.

Tidak satu pun dari batasan ini yang meniadakan keunggulan inti die casting — batasan ini hanya menentukan batasan pengoperasian di mana die casting adalah pilihan optimal.

Perkembangan yang Muncul Memperluas Kemampuan Die Casting

Proses die casting terus berkembang, memperluas jangkauan penerapannya dan mengatasi keterbatasan historis.

Die Casting Berbantuan Vakum

Dengan mengevakuasi udara dari rongga cetakan sebelum injeksi, pengecoran vakum secara dramatis mengurangi porositas. Hal ini memungkinkan perlakuan panas T6 pada die casting aluminium, sehingga meningkatkan kekuatan luluh 30–50% dibandingkan dengan kondisi as-cast dan membuka aplikasi struktural yang sebelumnya terbatas pada penempaan.

Die Casting Semi Padat (Rheocasting dan Thixocasting)

Menyuntikkan logam dalam keadaan semi padat — sebagian dipadatkan menjadi bubur, bukan cair sepenuhnya — mengurangi turbulensi dan gas yang terperangkap selama injeksi. Die casting semi-padat memiliki struktur mikro yang mirip dengan tempa, dengan sifat mekanik dan kemampuan las yang unggul. Adopsi komponen struktural otomotif semakin meningkat.

Die Casting Struktural Format Besar

Mesin dengan kekuatan penjepit dari 6.000 hingga 9.000 ton dikerahkan untuk pengecoran besar struktur otomotif. Sistem ini, yang dipelopori dalam produksi volume oleh Tesla dan sekarang diadopsi oleh beberapa OEM, menghasilkan struktur bodi berwarna putih dalam cetakan tunggal yang sebelumnya memerlukan lusinan komponen yang dicap dan dilas. Hal ini mewakili perubahan mendasar dalam cara pembuatan struktur kendaraan.

Desain Perkakas Berbasis Simulasi

Perangkat lunak simulasi aliran cetakan dan solidifikasi yang canggih memungkinkan perkakas die casting dioptimalkan sebelum logam apa pun dipotong. Lokasi gerbang, geometri runner, penempatan luapan, dan desain saluran pendingin divalidasi secara digital, sehingga mengurangi jumlah iterasi perkakas yang diperlukan dan mempersingkat waktu mulai dari desain hingga komponen produksi pertama. Hal ini mengurangi biaya tinggi dan risiko jangka waktu pengembangan perkakas die casting.
